Descripción de los productos

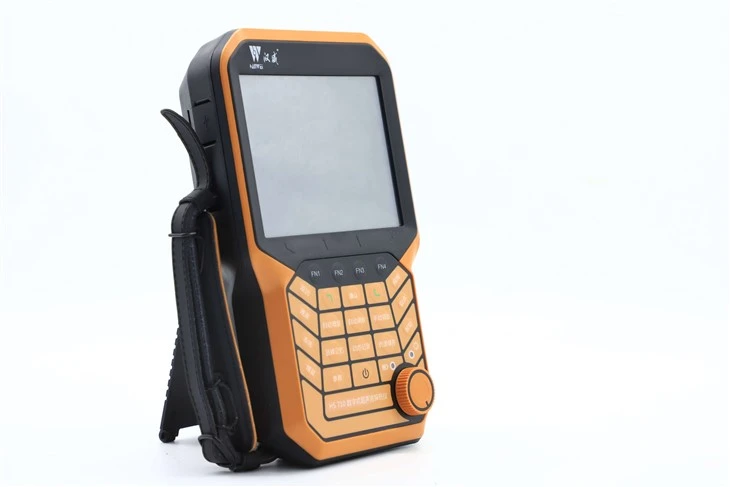

El HS 710 es un detector ultrasónico digital portátil que admite los modos de imagen A-Scan, B-Scan y C-Scan. Su tasa de muestreo ultra rápido mejora la precisión de las pantallas y el posicionamiento de eco. El dispositivo permite un posicionamiento remoto en tiempo real, conectividad WiFi y detección basada en la nube a través de una aplicación móvil.
Es particularmente efectivo para las inspecciones A-ultrasónicas (escaneadas A), como las de soldaduras a tope, soldaduras de filete, soldaduras circunferenciales en tuberías, soldaduras longitudinales en tuberías y más.
Además de las pruebas ultrasónicas estándar, el HS 710 también incluye una función de prueba TOFD especializada. Esta característica proporciona escaneos de imágenes completos de piezas de trabajo entre 12 mm y 50 mm de espesor, asegurando una cobertura completa con solo un escaneo.
Función de rendimiento
● La frecuencia de muestreo de 400MHz mejora la capacidad del grado de reducción de la forma de onda.
● Habilita la detección basada en la nube a través de la conectividad WiFi a Internet.
● Su pantalla táctil resistiva es resistente al aceite y al agua, proporcionando sensibilidad táctil confiable.
● El dispositivo está equipado con funciones B-Scan, C-Scan, TOFD y de onda guiada, lo que brinda a los usuarios la opción de seleccionar el modo apropiado según sea necesario.
Transmitir parámetros
|
Patrón de pulso |
Pulso de onda cuadrada negativa |
|
Transmisión de voltaje de pulso |
200V - 400V |
|
Borde de punta de pulso |
<10 ns |
|
Ancho de pulso |
30ns -1000 ns |
|
Coincidencia de impedancia |
48Ω, 500Ω |
Parámetros de recepción
|
Frecuencia de muestreo / bits |
400MHz/10bits |
|
Profundidad de muestreo |
512 |
|
Ruido de entrada equivalente |
<80nV/√Hz |
|
Ancho de banda de señal |
0. 5mhz -30 mhz |
|
Frecuencia de repetición |
15Hz -1000 Hz |
|
Precisión del atenuador |
＜ ± 1DB/12dB |
|
Ganar rango / incremento |
12 0 db/0.1db, 1db, 2db, 6db (ajuste totalmente automático) |
|
Velocidad de sonido Rango de Velocidad |
(300-20000) m/s |
|
Rango dinámico |
Mayor o igual a 36dB |
|
Error de linealidad vertical |
Menor o igual al 3% |
|
Error de linealidad horizontal |
Menos o igual a 0. 1% |
Rendimiento integral
|
Resolución |
>32db |
|
Sensibilidad excedente |
Mayor o igual a 65dB (φ2 × 200 mm) |
|
Modo de detección |
Onda completa, media onda negativa o positiva, onda RF |
|
Modo de operación |
Detección de cristal único, detección de cristal dual |
Parámetros del instrumento
|
Tamaño del instrumento |
266 × 164 × 48 (mm) |
|
Peso del instrumento |
1.25 kg (incluida la batería) |
|
Tamaño de pantalla |
5.7" |
|
Resolución de visualización |
640×480 |
|
Fuente de alimentación / batería |
CC (DC12V/3.34A) |
|
Duración de la batería |
Trabaje continuamente durante más de 8 horas (alimentado por la batería de litio) |
|
Interfaz |
Wifi, usb2. 0, VGA, OTG |
|
Temperatura ambiente |
(-10-40) grado (valor de referencia) |
|
Relación Humedad |
(20-95)% rh |
Solicitud
El detector de defectos ultrasónicos HS 710 es capaz de realizar la detección de TOFD de un solo canal, la inspección de corrosión C-scan, la detección de defectos de onda transversal y la medición del espesor de onda longitudinal.
