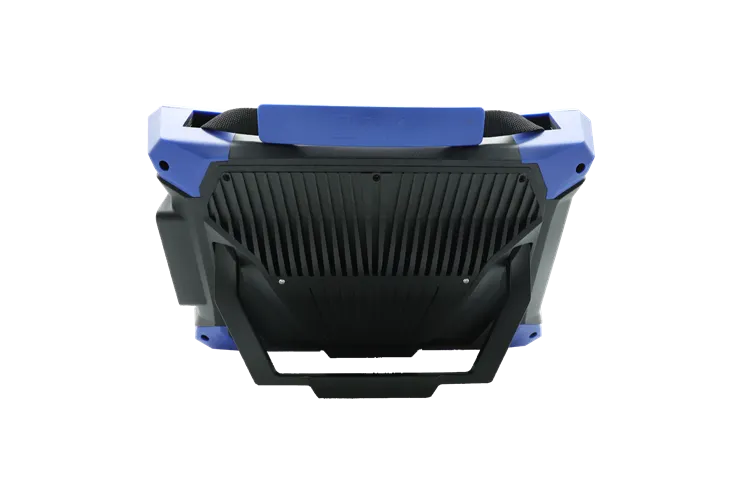

Descripción de los productos
El detector de matriz de fase ultrasónico HSPA 30- x es un dispositivo versátil que admite la detección de PA/TFM/TOFD y la funcionalidad de escane A. Está diseñado para su uso con una amplia gama de materiales metálicos, que incluyen acero al carbono, acero inoxidable, acero de aleación, cobre, aluminio y materiales no metálicos. El sistema detecta, localiza, evalúa y diagnostica diversos defectos internos, como grietas, inclusiones, porosidad y vacíos.
Características
● El sistema ofrece integración multifuncional, compatible con las capacidades de detección de PA (TFM/PCI/PWI), TOFD y A-Scan.
● Visualizar los datos de la interfaz mejora la velocidad de detección.
● El instrumento es fácil de operar, con la calibración automática de los elementos de matriz gradual.
● Los resultados de la detección se muestran en vistas múltiples A, C, L y 3D, simplificando la identificación de defectos.
Áreas de aplicación
Detección de defectos de estructuras complejas compuestas de acero al carbono, acero inoxidable, acero de aleación, cobre, aluminio y otros materiales.
Parámetros técnicos
|
Parámetro de matriz en fase |
|||
|
Clasificación de parámetros |
Opciones de parámetros |
Canal |
Canal de escaneo |
|
Configuración de PA/UT |
T/R |
64/128 (PR) |
8- canal TOFD (4 pares de captura de tono) |
|
Pulsador |
Voltaje de pulso de excitación |
50V-100V |
200V-350V |
|
|
Modo de pulso |
Onda cuadrada negativa |
Onda cuadrada negativa |
|
|
Ancho de pulso |
30ns -500 ns/2.5ns |
30ns -500 ns/2.5ns |
| Tiempo de levantamiento de pulso | ＜ 8ns | ＜ 15ns | |
|
|
Frecuencia de repetión de pulso |
200Hz -20 khz ajustable |
100Hz -1 khz ajustable |
|
|
Demora |
0-20 μS/2.5NS |
0-655 μs/10ns |
| Transmitir impedancia | 200Ω | 500/25Ω | |
|
Receptor |
Recibir retraso |
0 ~ 50 μs/10ns |
50 μs/5ns |
|
|
Rango de ganancia |
8 0 db/0.1db (analog) +30 db/6db (digital) |
11 0 db/0.1db |
|
|
Ancho de banda del sistema |
0. 5mhz -20 mhz |
0. 5mhz -15 mhz |
|
Colección de fechas |
Tasa de muestreo |
100MHz/16 Bits |
200MHz/10bits |
|
|
Longitud máxima de escaneo A |
Recuento de puntos de tiempo real |
2048 |
|
|
Modo de enfoque |
Rango normal/dinámico/completo |
Normal |
|
|
Tipo de enfoque |
Profundidad, camino de sonido y horizontal |
Camino de sonido |
| Velocidad de marco de enfoque total (para modo TFM) |
114Hz (64x256x256) |
/ | |
|
|
Onda de detección |
Detección completa, detección positiva, detección negativa, RF |
Detección completa, detección positiva, detección negativa, RF |
|
Escanear y mostrar |
Tipo de escaneo |
S-scan / l-scan / compuesto-scan |
Un escaneo |
|
|
Modo de visualización |
A/B/C/L/S/3D |
A/B/C |
|
TCG programable |
Número de puntos |
32 |
32 |
|
|
Valor máximo de ganancia |
4 0 dB en pasos de 0.1 dB |
40dB |
|
|
Pendiente máxima de ganancia |
40dB/μs |
40dB/μs |
|
Almacenamiento de fecha |
SSD |
1TB |
|
|
Mostrar |
Tamaño |
12.1'' |
|
|
|
Resolución |
1280×800 |
|
|
|
Tipo de pantalla táctil |
Pantalla táctil capacitiva |
|
|
Interfaz de E/S |
USB |
USB3. 0 |
|
|
|
Éternet |
1000MB/s (convertidor USB) |
|
|
|
Salida de video |
HDMI |
|
|
|
Codificador |
ODU -7 PIN Codor de doble canal |
|
|
Idioma |
Chino/inglés |
Chino/inglés |
|
|
Fuerza |
Voltaje de suministro de CC |
DC24V/6A |
|
|
|
Batería |
10.8V -10. 67AH |
|
|
|
Horas de trabajo continuas |
Mayor o igual a 4 horas |
|
|
Tamaño |
390 × 245 × 110 (mm) |
||
|
Peso |
6.5 kg (incluida la batería) |
||
|
Temperatura de operación |
(-10-45) grado (valor de referencia) |
||
|
Temperatura de almacenamiento |
(-10-45) grado (valor de referencia) |
||
